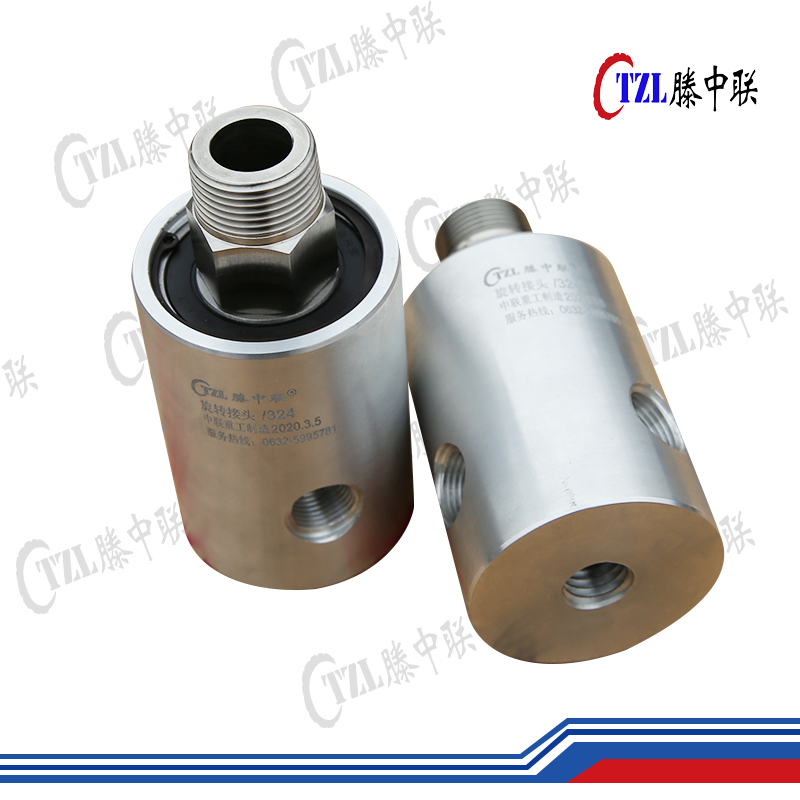

SH-G旋轉接頭
產品簡介：結構特點 空心軸（12）通過螺紋或法蘭直接與輥筒相連，為主要的旋轉部件；密封結構綜合了Q型和D型旋轉接頭的結構特點，并采用了平衡式密封設計使工作壓力對密封環（8〕兩端產生的壓力幾乎相等從而有效地降低了密封載荷對密封端面的磨損延長了使用壽命;滾動軸承（10）對空心軸的支承使旋轉扭矩大為降低，運轉靈活，加上體積小、重輕，因此，可適用于較高轉速。...
產品咨詢熱線
0632-5595781
產品詳情
結構特點
空心軸（12）通過螺紋或法蘭直接與輥筒相連，為主要的旋轉部件；密封結構綜合了Q型和D型旋轉接頭的結構特點，并采用了平衡式密封設計,使工作壓力對密封環（8〕兩端產生的壓力幾乎相等,從而有效地降低了密封載荷對密封端面的磨損,延長了使用壽命;滾動軸承（10）對空心軸的支承使旋轉扭矩大為降低，運轉靈活，加上體積小、重輕，因此，可適用于較高轉速。
型號：SH-F/SH-G/SH-GF
產品參數：
適用最高轉速1000r/min
溫度：100c
適用最高轉速1000r/min
溫度：100c
壓力：1.0MPa
介質：工業水，工業油
注意：隨轉速、溫度、壓力的不同，使用極限值也不相同。在特殊條件下，請與滕中聯聯系。
注意：隨轉速、溫度、壓力的不同，使用極限值也不相同。在特殊條件下，請與滕中聯聯系。
訂貨信息
應包括以下方面：
1.完整的編號（見背面）——可識別旋轉接頭型式、結構，規格、尺寸。
SH-G——合金殼體結構，雙向內管固定螺紋連接式；
SH-GF——合金殼體結構，雙向內管固定法蘭連接式；
SH-X——合金殼體結構．雙向流通內管旋轉式。
2.若訂購螺紋連接式旋轉接頭．請注明空心軸螺紋的左、右旋向。
3.旋轉接頭的使用必須配用金屬軟管。
4.當介質溫度超過120℃的蒸汽時請注明。
